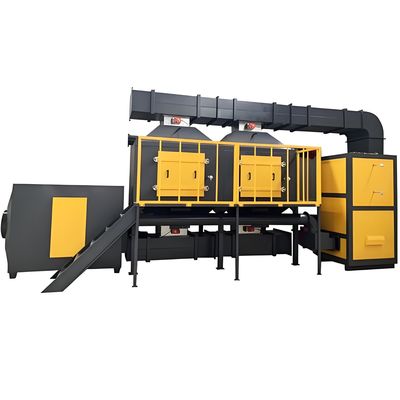

تجهیزات تصفیه گازهای زائد احتراق کاتالیستی

تجهیزات تصفیه گازهای فاضلاب: جذب و جذب + تجهیزات احتراق کاتالیستی

(1) معرفی تجهیزات

جذب و جذب کربن فعال به استفاده از سیب های مولکولی کربن فعال برای جذب آلاینده های موجود در گازهای زباله صنعتی اشاره دارد.و سیب های مولکولی مناسب را برای اجزای مختلف گازهای زائد انتخاب کنید.وقتی که سیب مولکولی به اشباع می رسد، آلاینده ها از بین می روند.و فن آوری احتراق کاتالیستی برای اکسید کردن عمیق مواد آلی در گاز زباله صنعتی به دی اکسید کربن و آب استفاده می شود، و در نتیجه به هدف پاکسازی می رسد.

تجهیزات تصفیه ی جذب و دزورپشن به طور کلی شامل واحد جمع آوری گازهای خروجی، واحد پیش تربیتی، واحد جذب، واحد احتراق کاتالیستی، واحد جذب، واحد مبادله گرما،و غیره.

(2)اصل کار جذب و جذب از طریق سیب مولکولی

تحت عمل فن جذب، گاز زباله آلی از ورودی هوا وارد جعبه پیش فیلتر می شود.پیش فیلتر فیلتر و اعتراض ذرات در گاز فاضلاب برای جلوگیری از ذرات از ورود به لایه جذب و مسدود کردن میکروپورس های سیب مولکولی، که بر اثر تصفیه تاثیر می گذارد.

سپس گازهای خروجی از طریق فیلتر مقدماتی به جعبه های جذب و جذب از هر دو طرف وارد می شوند (یک لایه عایق عبور در وسط ارائه شده است،و دریچه دور زدن به طور مستقیم برای تخلیه باز می شود زمانی که غلظت گاز تخلیه آلی با استاندارد مطابقت داشته باشد)، و لایه جذب در جعبه جذب و جذب گاز گاز گاز آلی را جذب و تصفیه می کند.

دستگاه احتراق کاتالیز در بالای لایه جذب قرار دارد.هنگامی که لایه جذب سیب مولکولی زئولیت (یا سیب مولکولی کربن فعال) نزدیک به اشباع است (تركيز گازهای خروجی به مقدار تنظیم شده می رسد)، کنترل کننده PLC به طور خودکار دریچه ورودی هوا را می بندد، دریچه ورودی هوا سوخت کاتالیستی و بخاری سوخت کاتالیستی را باز می کند.

هوای تازه با استفاده از دستگاه صرفه جویی در انرژی تحت اثر فن دزورپشن به دمای معینی گرم می شود و سپس برای دزورپشن وارد لایه جذب می شود.گاز ازشرب شده وارد احتراق کاتالیستی می شود و سوزانده می شود و به CO2 اکسید می شود، H2O و سایر مواد تحت عمل کاتالیزور. گاز سوخته از دریای خروجی خارج می شود و محصول دارای آلودگی ثانویه نیست.

(3)تجزیه و تحلیل فرآیند

جریان فرآیند غلظت جذب- دزورپشن و تجزیه کاتالیستی- دزورپشن.این شامل 2 جذب کننده کربن فعال و 1 تجزیه کننده کاتالیتیک (با فن های فشار پایین) است.پس از آن که گاز خروجی برای حذف گرد و غبار و مواد دانه دار مورد پیش پردازش قرار گیرد، به جذب کننده های کربن فعال A و B ارسال می شود. هنگامی که جذب کننده کربن فعال A نزدیک به اشباع است،گاز تصفیه شده ابتدا به طور خودکار به آدرسبر کربن فعال B تغییر می کند (آدرسبر کربن فعال A عملیات آدرسبر را متوقف می کند) ، و سپس از جریان گاز گرم برای از بین بردن و از بین بردن جذب کربن فعال شده A برای از بین بردن ماده آلی از کربن فعال استفاده کنید. در طول فرآیند از بین بردن،گازهای زائد ارگانیک متمرکز شده اند.، و غلظت در مقایسه با اصلی ده ها برابر افزایش یافته است و به بیش از 2000 ppm می رسد. گاز ضایعات متمرکز به دستگاه تجزیه کاتالیز ارسال می شود،و در نهایت به صورت CO2 و H2O تخلیه می شود..

2 پس از اتمام دزورپشن و دزورپشن، آدرسوربر کربن فعال A وارد حالت آماده می شود.سیستم به طور خودکار به عقب باز می گردد و در همان زمان ازشرب و ازشرب کربن فعال B را ازشرب می کند.اين چرخه جواب ميده

3وقتی غلظت گازهای آلی زائد به بالاتر از 2000ppm برسد، احتراق خود به خود در بستر کاتالیتیک بدون گرمایش خارجی حفظ می شود.این راه حل نه تنها مصرف انرژی را بسیار کاهش می دهد، اما همچنین سرمایه گذاری تجهیزات را کاهش می دهد، زیرا ظرفیت پردازش تجزیه کننده کاتالیتیک تنها به 1/5 از ظرفیت اولیه تصفیه گازهای خروجی (60,000m3/h) نیاز دارد.این راه حل مناسب برای هر دو کار مداوم و متناوب است.

دسرپشن و دسرپشن یک آدرسوربر کربن فعال تنها حدود 2-3 ساعت طول می کشد.

فن جذب توسط یک کنورتر فرکانس کنترل می شود و می تواند با توجه به حجم هوا مورد نیاز یا فشار منفی خالص در ورودی دستگاه تنظیم شود.
